自動調節的取暖器控制電路圖
出處:電子電路網 發布于:2014-01-08 10:53:49 | 2340 次閱讀
本文介紹了一個取暖器控制電路,該電路具有以下功能:
1.能使取暖器處于間斷性工作狀態,即加溫一段時間暫停一段時間。這樣,既能節省電能,又能滿足人們取暖的需要。
2.具有長時間(lO小時以上)定時功能,睡覺前只要設定好定時呵間,到田候就會自動切斷取暖器的交流電源。

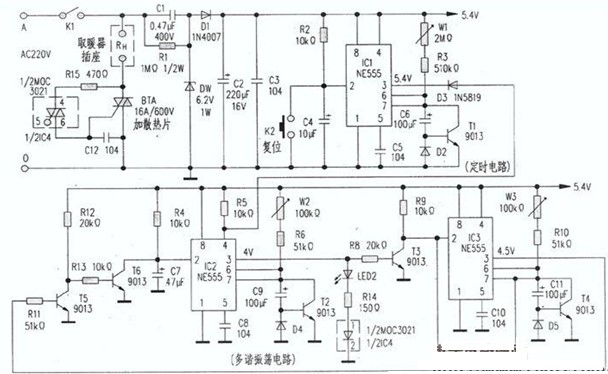

具體控制電路如下圖所示,按下帶鎖按鍵Kl,+5.4V電壓建立。由于C4兩端電壓不能突變,使IC1②腳為低電平當電壓上升到>2/3VDD時,IC2③腳輸出低電平。其一,使IC4截止,主控制硅也截止,取暖器插座失電,取暖器暫停升溫,2熄滅。同時,C9通過IC2⑦腳和D4迅速放電,為下次充電作準備。其二,使T3截止,D6反偏,電源5.4V通過W3、R1O開始向C11和T4充電,IC3⑥、⑦腳的電壓不斷上升,當升到3VDD時,IC3③腳輸出低電平,使T5截止、T6導通。此時,C7原先所充的電壓通過T6迅速放電,使IC2②腳的電壓迅速下降:當②腳電壓下降到<1/3VDD時,由IC2構成的單穩又被置位,這樣,IC2③腳又輸出高電平,取暖器又升溫,重復上述過程。通過上述分析可知,單穩、第二單穩控制電路1,控制電路2等組成了一個多諧振蕩電路。第-單穩控制取暖器的升溫時間,調節W2,即可調節升溫時間,第二單穩控制取暖器的暫停時間,調節電位器W3可調節暫停時間。
當定時時間到,即ICl⑥、⑦腳電壓上升到>2/3Vnn時,IC1③腳輸出低電平D3正向導通,使IC2④腳的電壓被箝位在0.2V左右。因此,IC2被強迫復位,故IC2③腳輸出低電平,光耦可控硅IC4及主可控硅BTA都截止,插座失電,自動切斷了取暖器的交流電源。同時,C6通過IC1⑦腳和D2迅速放電,為下次充電作準備。調節電位器W1,就可調節定時時間(當W1調節最小值時,定時時間可達3小時)。當按下復位按鈕K2時,IC1③腳又輸出高電平,振蕩電路重新開始振蕩工作。
