FM302E—I型調頻發射機的激勵器是采用日本NEC公司的HPB一1210主板。對載波直接調頻，采用鎖相穩頻和頻率合成技術。前級功率放大器(BLF-177場效應管)由激勵器直接推動，輸出功率150W。經由環形器至末級，作為末級電子管功放的推動級。前級功放電源采用4NICK48一體化電源。遺憾的是本級沒有過壓保護電路和直流電壓指示，使本級有時發生這樣的故障：激勵器輸出正常，本級無功率輸出，末級無功率輸出。經查是BLF177功放管擊穿燒環，斷開本電源負載，測一體化48V電源輸出端為84V。故障原因是4NICK48一體化電源穩壓部分故障，84V的故障電壓又把功放管BLF177擊穿燒壞。因該電源是全密封的，無法修復。
　　該一體化電源和功放管價格比較貴，損失非常大。因此有必要給本級功放管加上過壓保護電路，尤其是我臺地處高山之上，夏天雷雨季節，路經常串入雷電，燒壞發射設備。加上過壓保護電路，對安全優質播出、減少停播率，并可大量節約經費。
　　我們利用庫中現存的元件，設計如圖的過壓保護電路，并且安裝上一個接線端子板，接線簡潔，控制簡單，成本低廉，通過實驗工作可靠，很有實用價值。現將該保護電路工作原理介紹如下，原理圖如圖所示。

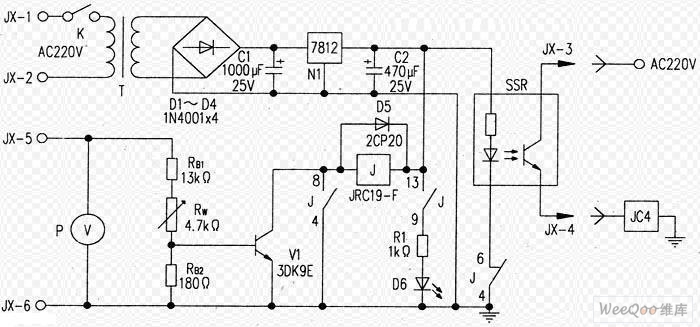

調頻發射機過壓保護電路

　　圖中JX為本保護小盒接線端子板，固定在小盒上面，JX-1、JX-2接220V交流電源；JX-3、JX-4串接在控制發射機高壓Ⅱ擋的交流接觸器JC4線包回路中，用此接點去控制本機上高壓Ⅱ擋；JX-5、JX-*8V電壓取樣。K為本小盒工作開關(OFF／ON)。本開關在保護電路動作時，作為復位開關，關一下再合上。T為輸入220V，輸出交流15V變壓器。作為本裝置的供電電源。三端穩壓電源LM7812輸出+12V直流電壓。P為新增加的48V電壓指示表(滿量程100V)。V1為開關三極管(3DK9E)，RB1、RB2、RW為偏置電阻(兼取樣設置電路)，RB1=13kΩ。RB2=180Ω．RW=4.7kΩ。J為。型號為：JRC-19F／012M．D5保護二極管(2CP20)，D6發光二極管(紅色Φ5mm)，SSR為交流固態繼電器(型號為：JGX-2F)。
　　保護控制原理：RB1、RB2、RW組成48V取樣分壓電路，當功放電源為正常+48V時，調整電位器RW．使V1基極電壓為0.5V．開關三極管V1截止，V1集電極為高電位，繼電器J不吸合，其常閉接點(4，6)接通，固態繼電器SSR輸入端得到12V電壓而導通，高壓Ⅱ擋控制交流接觸器(～220V)JC4吸合，控制高壓Ⅱ擋進入正常工作狀態。當功放48V電源超過52V時(此場效應管工作電壓為48V。工作電壓不大于52V，因而保護起控電壓也應設為52V)。V1開關管基極為0.65V。此管飽和導通，集電極為低電位，繼電器J吸合，并由J(4.8)常開接點自保(因為100W功放電源由高壓Ⅱ擋控制．封鎖高壓Ⅱ擋后。自保的作用就是防止100W功放電源48V取樣電路失效，引起繼電器交替通,斷)；電磁繼電器J的常閉接點(4，6)斷開，固態繼電器SSR輸入端失去12V電壓而截止，JC4線包斷電釋放，封鎖高壓Ⅱ擋。進而封鎖100W功放電源，起到保護作用。待查明和排除故障原因后，將開關K關斷一下再合上。對保護電路進行復位，使保護電路進入下實時保護狀態。
　　裝成后，先進行模擬保護實驗。找一個l：1的220V隔離變壓器和一個。組裝成整流、濾波電源，電壓輸出范圍在O-100V之間可調，作為48V取樣電壓和模擬84V故障電源，接上保護電路進行試驗．調整：RW使取樣電壓在48V時，繼電器J不吸合，常閉接點(4，6)接通，交流固態繼電器輸出端串接的交流220V25W白熾燈泡導通而發亮，高壓Ⅱ擋模擬工作正常；當取樣電壓大于52V時，調整RW使取樣電壓在52V時繼電器J吸合，常閉接點(4、6)斷開，交流固態繼電器輸出端截止，白熾燈泡熄滅，保護電路模擬保護工作正常。然后再反復改變調壓器的輸出：考驗J是否正常工作，通過實驗和測量結果能按設計要求工作。將該保護裝置上機工作。到現在已工作多年，從未出現誤動作現象，對前級功放多次起到保護作用。
　　本過壓保護電路與發射機的連接：過壓保護電路的接線板Jx-1、JX-2接交流220V輸入，分別接發射機接線端子X1-1、X2。JX-3與JX-4串入JC4線包線路之中；JX-5、JX-6分別接到固態功放電源采用4NICK48一體化電源的正、負兩端(即接發射機XS4-14、XS4-12腳)，作為48V取樣電壓。電壓表頭并在JX-5、JX-6端子上。
