電路的功能

　　以電壓形式長距離傳輸模擬信號時，信號源電阻或的直流電阻會引起電壓衰減，信號接收端的輸入電阻越低，電壓衰減越大。為了提高傳輸，可采用電流環路——一種恒定電流輸出電路，把電壓變成電流信號，再加以傳輸。即使電纜的電阻為100歐，恒定電流電路也能有同樣的電流輸出，所以不會產生誤差。

　　電路工作原理

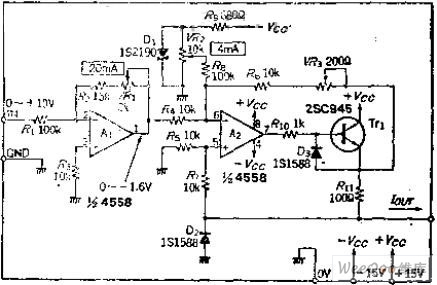

　　OPA2為恒流輸出電路，電流敏感電阻R11產生的電壓為0.4~2.0V。A2的輸入包括兩部分：0.4V的置偏和輸入信號，在無信號時，為了使偏置為0.4V，因R3=10R4，所以VR2的輸出端電壓必須為-4V。

　　由于A2偏壓是-0.4V，所以A2輸入信號必須為0~1.6V，兩部分合起來相當于-0.04V~2.0V。設計時為要加大敏感電壓，使OP放大器A1成為衰減器，其放大倍數為0.16。

　　調整

　　輸入電壓等于0V，調整VR2，使電流敏感電阻R11上有4MA電流流過，于是，OP放大器A1可不設失調調節。輸入10V電壓，調節VR1使A1輸出為-0.16V，調節中包括了恒流輸出電路的誤差，應把其輸出電流調到20MA。

　　VR3用來調節恒流特性，在負載上串聯一個電流計，負載在0歐和500歐切換，把電流變化調到最小。

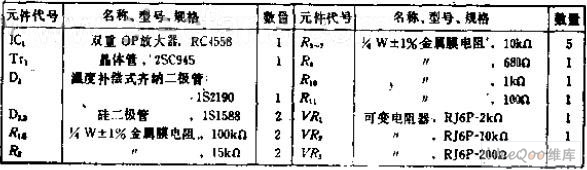

　　元件的選擇

　　OP放大器無特殊要求，可用普通產品。4MA的齊納、可變電阻VR2和電阻R11的誤差對電路起決定作用，應選用高的新產品，電阻R4~R7是調整電阻，允許有一定的誤差。

　　使用注意事項

　　本電路的負載往往為長電纜，如電路產生振蕩，可在OP放大器A2的反饋端加0.001~0.01UF的電容，這時雖然高頻響應會變差，但從其用途看，仍能滿足要求。

　　象本電路這種恒流電路，從原理上看，不需要負載短路保護，但要注意輸出端開路或來自外部的異常電壓。

　　輸出TT1的發射極上如有比+VCC高的電壓，就容易損壞元件，所以基極-發射極間的二極管必不可少。如有可能，也應在集電極-發射極之間加保護二極管。D2對負電壓箝們，如改用10V左右的，效果會更好。
